智能 PuriFan EC FFU 控制直流风机


TKSAGE / PuriFan EC FFU

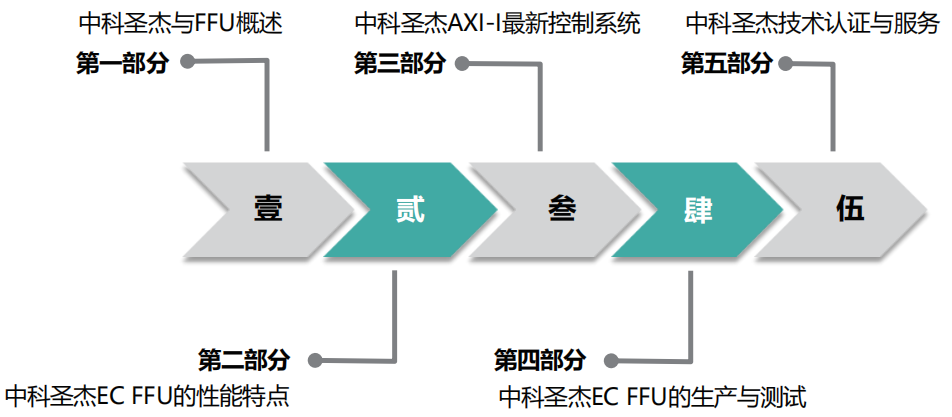

目录 CONTENT

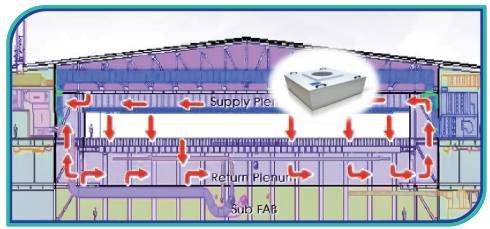

洁净等级1000级（FS209E标准）或6级（ISO14644标准）以上的洁净室通常采用FFU，安装于天花吊顶。


已广泛应用于半导体、电子、食品、平板显示、生物制药等对空气的污染物有极其严格要求的地方。


①   |   1960S:在FFU诞生以前，洁净室普遍采用风管与高效送风口的形式

②   |   1980S:美国发明了FFU技术，在亚洲开始出现使用FFU的案例

③   |   ~2000:FFU开始在全球主要工业国家得到应用与认可

④   |   ~2009:中科圣杰开始生产FFU，10年间已累计生产超过30万台的FFU

世界顶级的部件供应商


结构坚固     性能稳定     安全性高

FFU的性能在很大程度上取决于内部的风机，中科圣杰引入国内外最好的EC系列的直流风

机作为FFU的核心部件，保证性能的稳定性和一致性，过滤器部分可根据客户需求选用玻璃

纤维滤纸及PTFE滤纸，将过滤器初阻力做到最优化，以满足客户对超低能耗的需求。


合作伙伴


作为净化设备领域的高新技术企业，中科圣杰出厂的FFU得到了广泛的客户认可与应用。为众多的电子及医药公司提供了全面优质的洁净室净化空气解决方案，提供了高品质FFU。

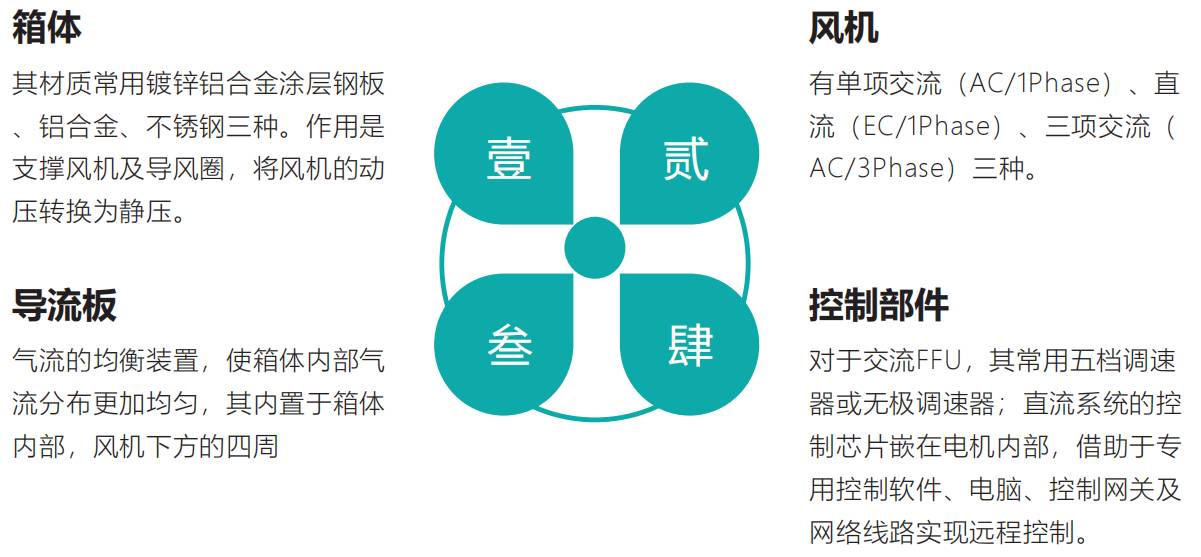

FFU结构与分类


根据电源控制分类

AC（交流系统） EC（直流系统）

根据箱体材质分类

镀铝锌钢板   铝合金  不锈钢板（304、430）

根据过滤器分类

GLASS        PTFE


FFU基本参数

噪音

目前国内品牌的FFU噪音一般介于42-56dBA之间，同等规格尺寸的FFU，直流的比交流小1-3dBA。

震动

一般小于1.0m/s

风面速

常见标准风速0.45m/s，其余可定制

均匀度

指FFU面风速的均匀度，优异的风机、过滤器及散流板设计、工艺水平决定该参数的优劣。

机外静压

也称余压，该参数关系FFU的使用寿命，其与风机密切相关，一般要求在面风速0.45m/s时，机外静压不小于90Pa。

功耗

交流系统一般在100-300瓦；直流系统在50-220瓦。直流系统较之交流功耗小30%-50%。



中科圣杰EC FFU的技术特点


更节能

相比使用交流风机的FFU，使用直流电机的EC FFU可节能30%-40%。


噪音更低

相比使用交流风机的FFU，EC FFU噪音可降低约5dBA。


更易控制

AC FFU使用手动调速器控制，用于200台FFU以下洁净室；EC FFU适用于

大型洁净厂房，利用电脑对每台FFU进行智能化控制，节约维护成本。


随着客户对FFU能耗、噪音、操控性等方面的要求越来越高，目前 EC FFU 的应用越来越广泛，下面将从风机、过滤器、箱体、控制系统四方面介绍 EC FFU 的性能技术特点。


采用的EC FFU的技术优势

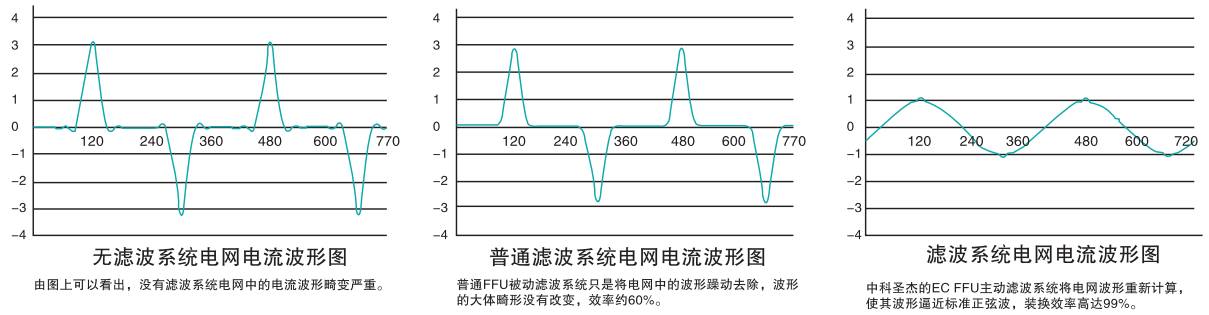

主动滤波（Active PFC）技术


EBM的风机节能可达33%，而被动滤波法只能节能4%。

补偿原理

有源电力滤波器产生幅值相等、相位相反的谐波电流。

保证电源侧的负载电流为正弦波。

谐波的主要危害

谐波可能导致继电保护、安全自动装置拒动或误动作。

可能引发谐振现象，导致电容器、互感器等因过电流或过电压而损坏。

增大了电力系统的谐波损耗。

降低电力设备利用率，使电气设备(如旋转电机、电容器、变压器)及导线(如低压中性线、电缆、母

排等)过载运行(发热、振动、异常声响等)，缩短使用寿命。


“零”电流启动技术

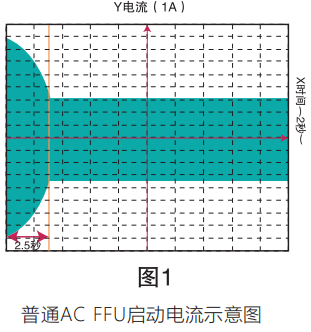

普通AC及国内部分直流系统FFU的启动电流示意图，启动后的2.5秒内产生非常大的冲击电流，通常是运行电流的3.5倍，对电网和电力开关系统造成很大的冲击。


中科圣杰的PuriFan EC FFU采用德国EBM风机，具备电流逐放功能。FFU启动后12秒内电流逐渐放大最后达到运行电流，有效保护电网和电力开关系统。


200V~270V超宽电压设计

至2004年后，直流风机已经将整流模块和通信模块整合到风机内部，成为一个整体。借此改变，引

入了宽电压设计。

在大型电子厂房中，电压波动是很普遍的事情，大型的电力设备的启停都会造成电压波动，如空调

，水泵，锅炉等。而200~270V的宽电压可以保证风机在电网电压波动时稳定运行。

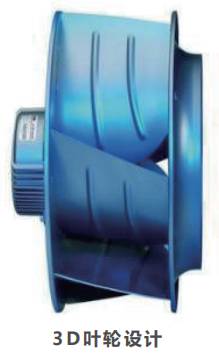

3D叶轮设计

叶轮的设计一直都是行业内的领先者。


3D叶轮是在原来简单弯曲的叶轮上加入合适的倾斜和气流分析而成。在叶片上的导流条就是专利技术。倾斜的角度和导流条的设计都是由大量的计算和实验而得。得益于3D叶轮，的风机在同样的风量下，只需要较小的转速便可实现。从而有效降低了风机噪音。

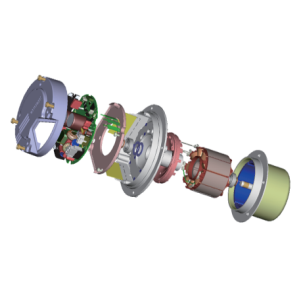

专利“软”换相技术，没有换相噪音

专利“软”换相技术没有换相噪音


专利“软”换相技术。直流电机属于无刷电机。所有的无刷直流电机都有电子换相电路。杜绝了机械换相带来的换相噪音。


直流风机在此基础上引入了获得专利的“软”换相技术，使得风机的每次换相时的电流平稳，无波动。特别在风机高速运行时，可以大幅减少换相噪音。


新材料磁铁。使得磁铁磁场均匀无波纹。有效减低磁场共振，降低噪音。


软启动，软刹车技术

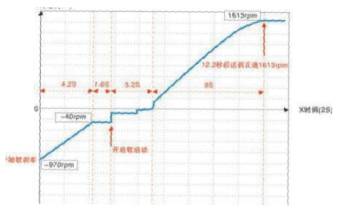

中科圣杰的EC FFU具备软刹车启动功能，如图所示，开始时风机处于反向970转（250Pa机外压力）。电源接通后，风机进入软刹车程序，经过4.2秒，反向电流被吸收，转速降至反向40转，实现转速的软着陆。随后进入软启动程序，12.2秒后风机转速缓慢提升至正向1613转，进入正常运行状态。


中科圣杰AXI-I最新控制系统


1、升级后的超级网关简化了设备的安装, 可兼容eLisa 7

2、内部独立数据传输，优化信息反馈，较原网关结构速度优化超过20倍


中科圣杰AXI-I最新控制系统

中科圣杰控制系统升级（通信速度的提升）

以一台PC控制19840台FFU项目为例的控制系统工作原理


每6秒钟就会有10个主网关上报1个FFU通信接口的数据。每个接口有31台FFU。所以每6秒钟服务器

会收到10X31=310台FFU的数据。因此要接收19840台FFU的数据需要 （19840/310）*6=384秒


服务器每隔8秒就会收到所有超级网关的数据。在该系统中为80*248=19840 台FFU数据。所以该系统的扫描周期为8秒。比原系统提速48倍

通信架构对比总结

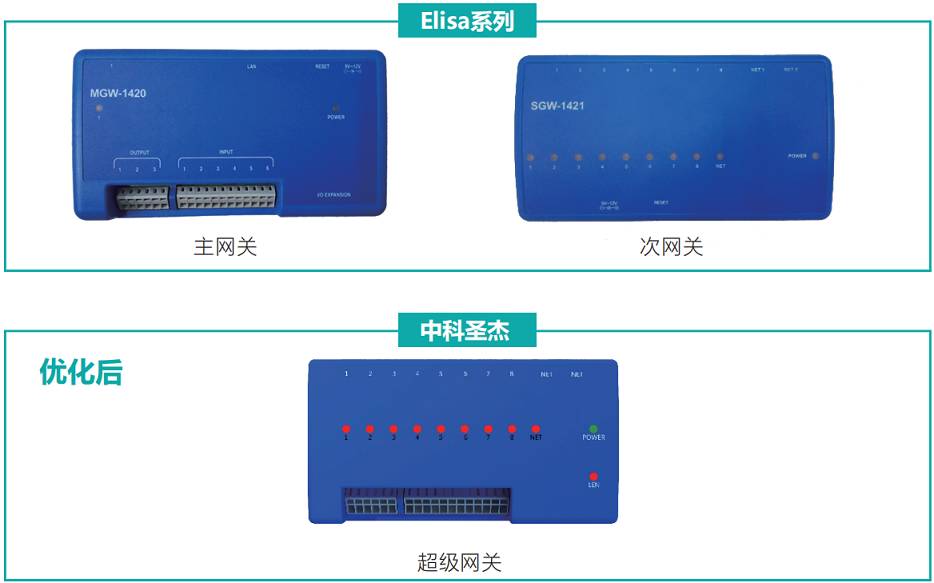

先后两个系统在网关的架构上做了调整，由超级网关代替了原来的主次网关。网关数量上有所减少。

超级网关直接连接在交换机和FFU之间，减少了一个次网关的环节。RS485信号直接转换为TCP/IP高速信号。

超级网关的每个FFU通信端口独立扫描，原有次网关为依次扫描。提高了扫描速度。

原有系统主网关的扫描速度与管理的次网关数量有直接的关系，数量越多扫描周期越长。新结构的超级网关只负责管理248台FFU，与总数量无关。所以扫描周期为8秒不变。无论整个系统有多少台FFU，都是8秒的周期。

FFU最新控制系统-中科圣杰AIX-I软件




中科圣杰AXI-I最新控制系统

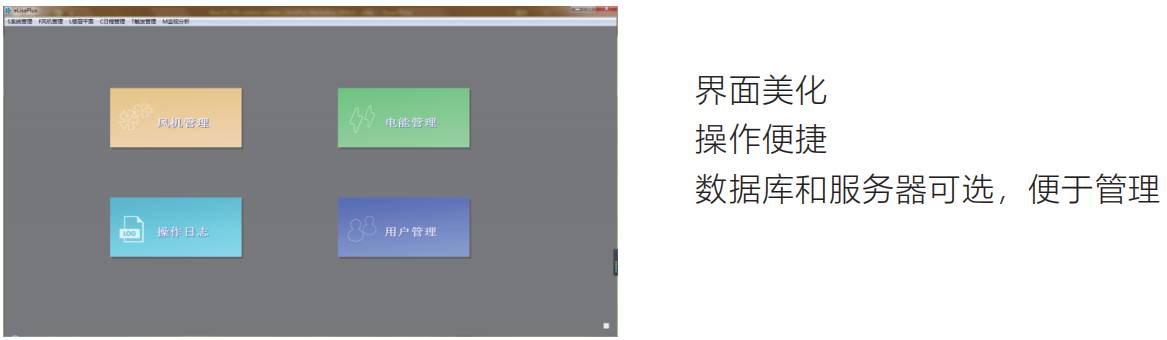

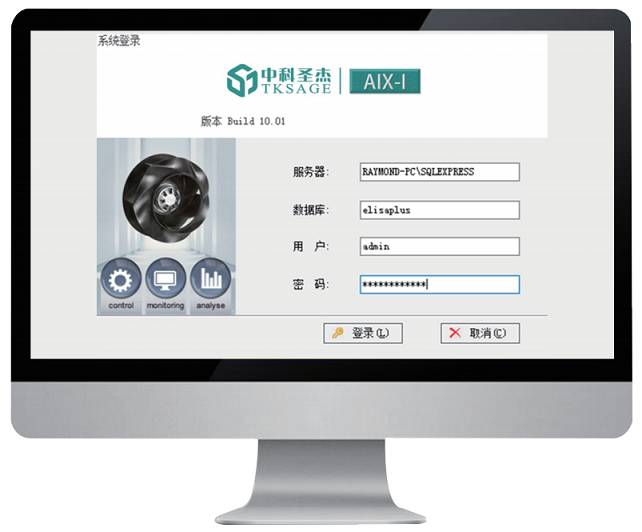

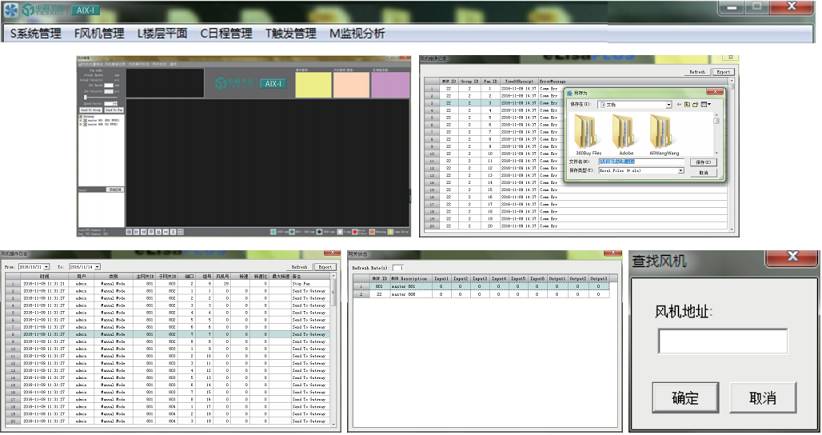

中科圣杰——软件界面一览

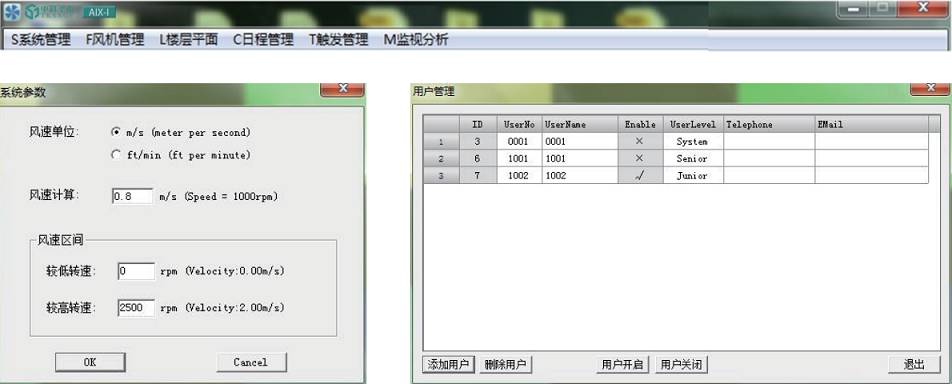

系统管理

系统参数 用户管理 用户日志 修改日志 更改密码



风机管理

风机位置锁定 风机错误记录 风机操作日志 网关状态 查找





中科圣杰AXI-I最新控制系统

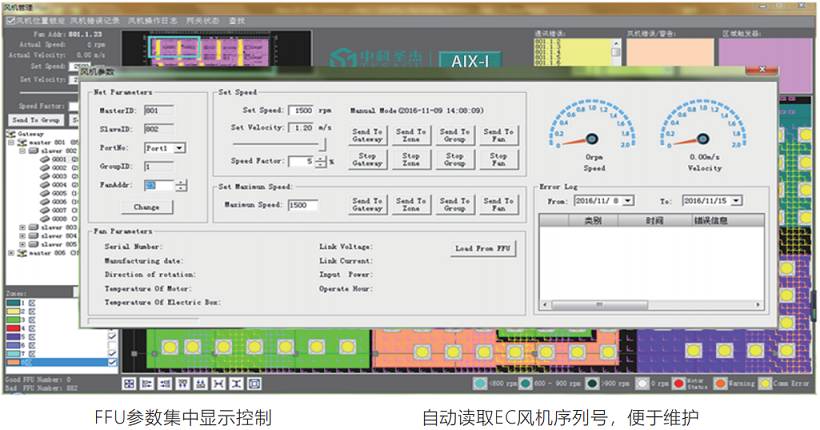

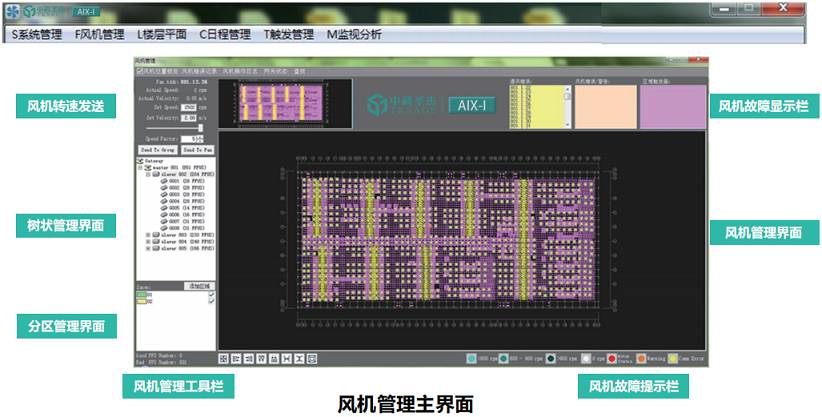

中科圣杰——软件界面一览



中科圣杰AIX-I特点




中科圣杰AXI-I最新控制系统

中科圣杰AIX-I特点




中科圣杰AIX-I特点


中科圣杰FFU加入压差控制单元，可实现FFU自动调速功能。可以实现FFU风速自动调整功能。此功能可以根据高效过滤器的老化程度自动调整FFU的出风风速。使FFU始终保持初装时的工作状态。维持洁净车间的洁净等级。 AIX-I 也是目前唯一集成此功能的控制软件。

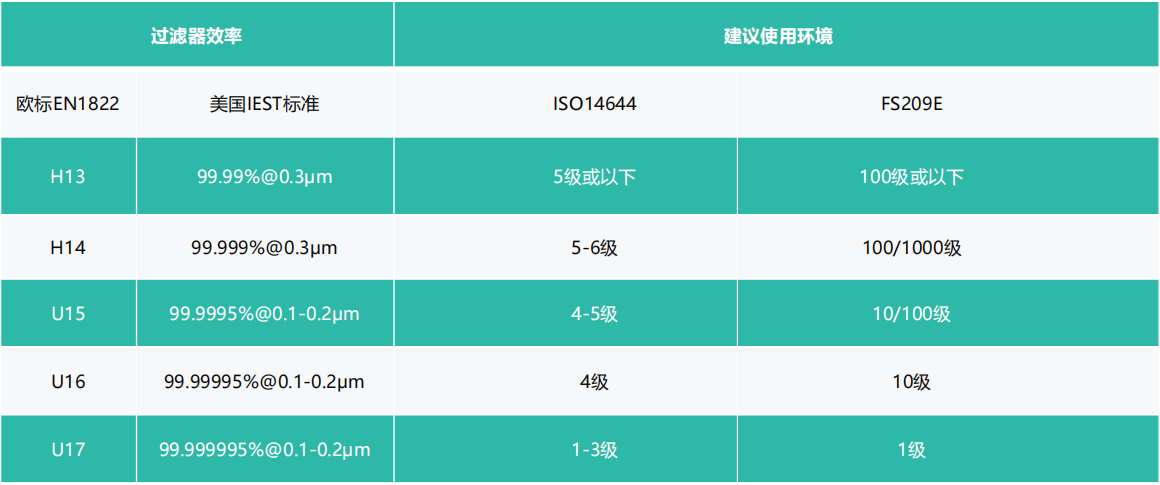

高效无隔板过滤器效率的选择


高效无隔板过滤器效率的选择

Glass VS PTFE

中科圣杰的玻纤过滤器-PuriCel II和PTFE过滤器-PuriCel P 均可以提供如下各种效率的过滤器

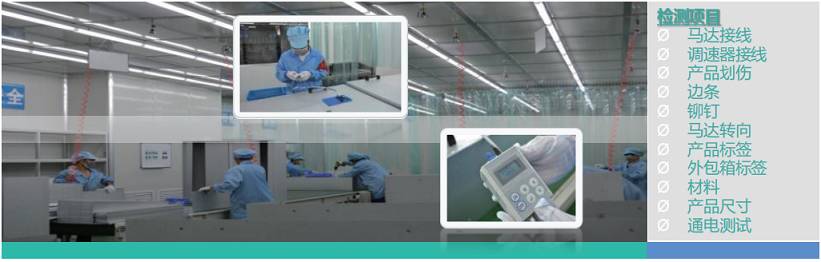

中科圣杰EC FFU的测试

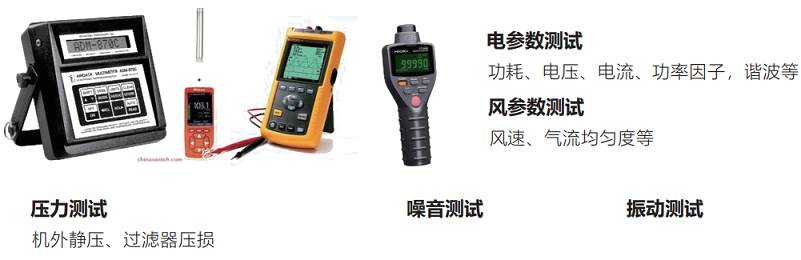

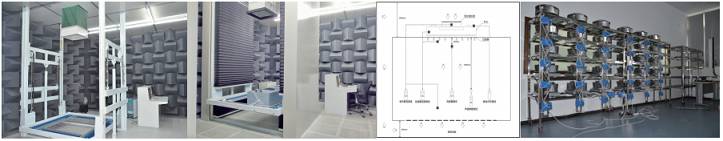

FFU实验室测试项目

风机寿命测试



HEPA性能保证



技术支持与服务

Glass VS PTFE


中科圣杰的FFU技术和研发中心位于中国深圳工厂；

我们拥有超过十年的FFU研发和生产经验；

技术和研发团队人数超过20人；

24小时响应客户现场发生的问题
