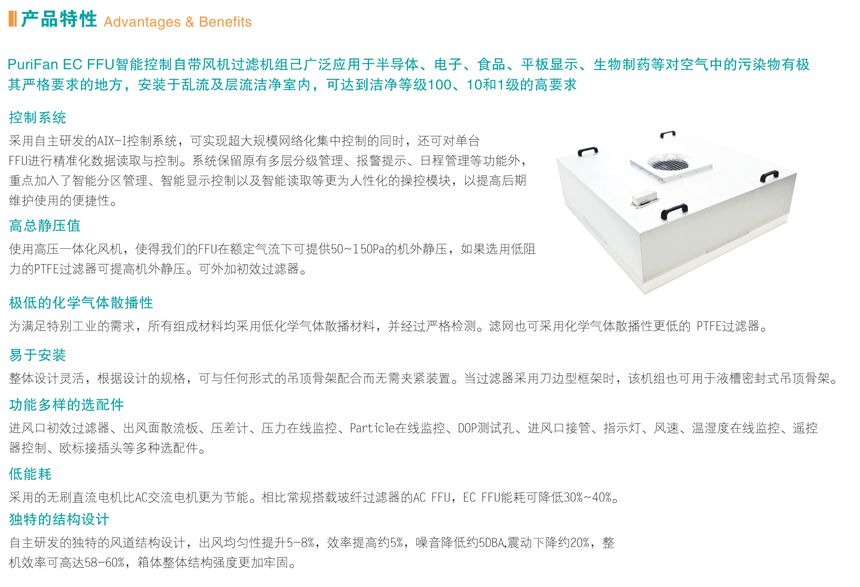

产品特性 Advantages & Benefits

PuriFan EC FFU智能控制自带风机过滤机组已广泛应用于半导体、电子、食品、平板显示、生物制药等对空气中的污染物有极其严格要求的地方，安装于乱流及层流洁净室内，可达到洁净等级100、10和1级的高要求

控制系统

采用自主研发的AIX-I控制系统，可实现超大规模网络化集中控制的同时，还可对单台FFU进行精准化数据读取与控制。系统保留原有多层分级管理、报警提示、日程管理等功能外，重点加入了智能分区管理、智能显示控制以及智能读取等更为人性化的操控模块，以提高后期维护使用的便捷性。

高总静压值

使用高压一体化风机，使得我们的FFU在额定气流下可提供50~150Pa的机外静压，如果选用低阻力的PTFE过滤器可提高机外静压。可外加初效过器。

极低的化学气体散播性

为满足特别工业的需求，所有组成材料均采用低化学气体散播材料，并经过严格检测。滤网也可采用化学气体散播性更低的 PTFE过滤器。

易于安装

整体设计灵活，根据设计的规格，可与任何形式的吊项骨架配合而无需夹紧装置。当过滤器采用刀边型框架时，该机组也可用于液槽密封式吊顶骨架。功能多样的选配件

进风口初效过滤器、出风面散流板、压差计、压力在线监控、Partice在线监控、D0P测试孔、进风口接管、指示灯、风速、温湿度在线监控、遥控器控制、欧标接插头等多种选配件。

低能耗

采用的无刷直流电机比AC交流电机更为节能。相比常规搭载玻纤过滤器的ACFFU，ECFFU能耗可降低30%-40%。独特的结构设计

自主研发的独特的风道结构设计，出风均匀性提升5-8%，效率提高约5%，噪音降低约5DBA,震动下降约20%，整机效率可高达58-60%，箱体整体结构强度更加牢固。

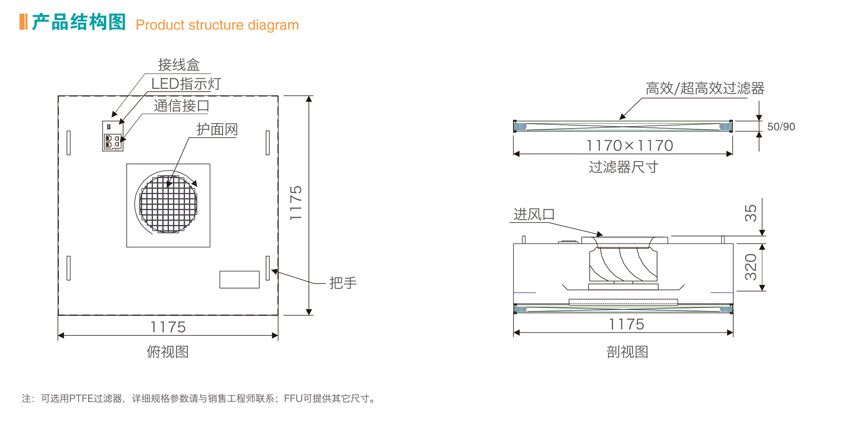

产品结构图 Product structure diagram

注：可选用PTFE过滤器，详细规格参数与销售工程师联系；FFU可提供其它尺寸。

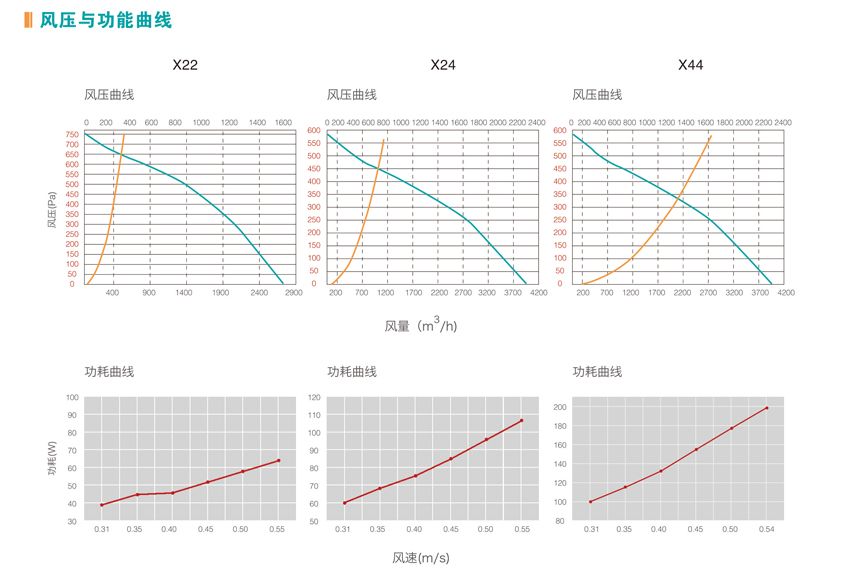

风压与功能曲线

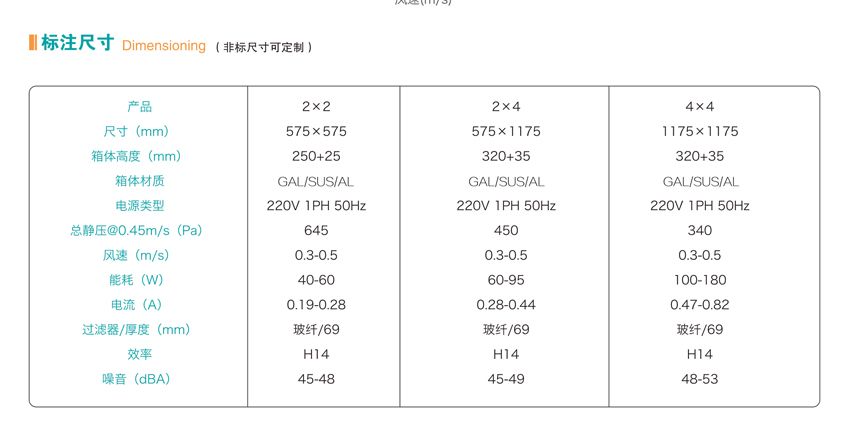

标注尺寸 Dimensioning（非标尺寸可定制）

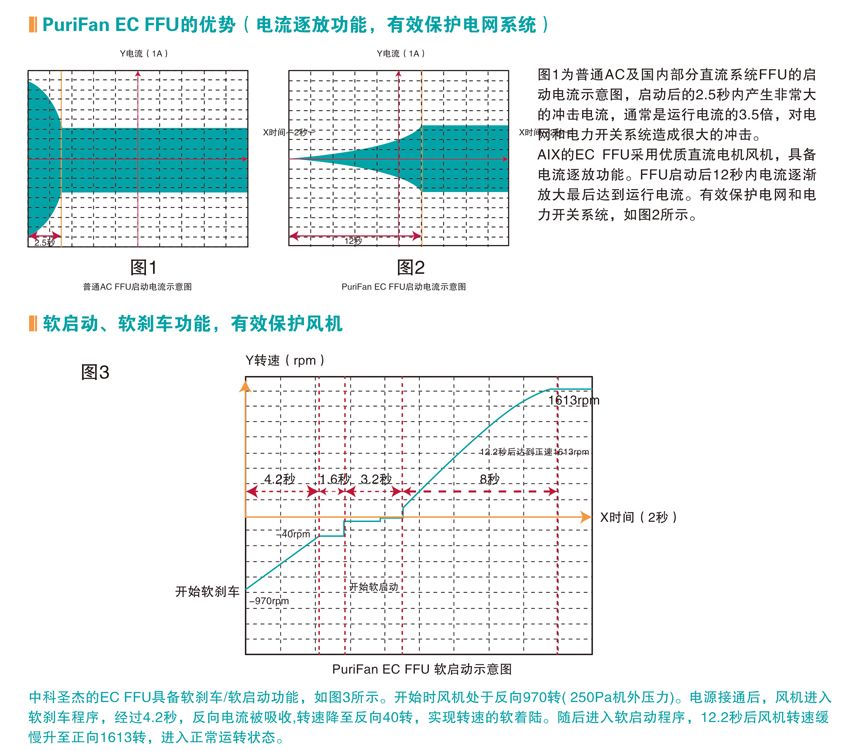

PuriFan EC FFU的优势（电流逐放功能，有效保护电网系统）

软启动、软刹车功能，有效保护风机

中科圣杰的EC FFU具备软刹车/软启动功能，如图3所示。开始时风机处于反向970转(250Pa机外压力)。电源接通后，风机进入软刹车程序，经过4.2秒，反向电流被吸收,转速降至反向40转，实现转速的软着陆。随后进入软启动程序，12.2秒后风机转速缓慢升至正向1613转，进入正常运转状态。

PFC主动滤波系统（不同滤波系统下电网电流波形图）

手动控制

功能强大，可实现对单台FFU和群组FFU的启动、停止、转速设置以及FFU的故障检测，并且可实现对网关的控制。全中文菜单，操作简单，内置高性能锂电池，可连续工作20小时，并支持USB充电。

平板电脑群控

1.直流平板电脑群控系统适用于多房间单独控制或者小规模的洁净车间现场控制。

2.控制系统由平板电脑、信号收集器、信号放大器(少于31台FFU可不用放大器)、FFU组成.控制系统响应时间小于1S。

3.每个放大器最多可以连接31台FFU。此系统最多可以连接255个放大器，最多可以控制7905台FFU。

智能控制系统AIX-l

AIX-I是一个多层级的控制系统，它位于一个基于开放系统标准的公共基础设施网络上，允许无缝集成，并具有互操作性。是专门为大型洁净厂房内超大规模风机过滤器机组实现远程集中控制而研发的控制系统，拥有完善的权限控制，配合其它众多功能，非常适合大中型企业使用。

PuriFan EC FFU/EFU之间通过超级网关实现远程控制终端(PC)的链接控制。

每个超级网关可以控制8组FFU/EFU共计248台，一台电脑通过交换机可链接254个超级网关，最多可以控制62992台FFU/EFU.服务器每隔8秒会收到所有超级网关的数据，整个控制系统的响应速度较其他普通控制系统快数十倍。

●1.兼容性:市场传统控制系统必须运行在Windows xPSP2或者Window 7旗舰版。而AIX-I可以运行在Windows所有的版本中,甚至未来的windows版本都能使用。

  2.稳定性:AIX-I使用了新的服务器管理程序。在兼容原有数据库的基础上简化控制软件与服务器的连接。从而提高稳定性。

  3.流畅性:基于C语言的CAD内核设计,软件体积大幅减小,使操作界面如同AutoCAD-样,自如的缩放平移。永不失真。彻底改变传统控制系统的图形刷新抖动,缩放笨拙。此外还增加了FFU的框选,多选。各种对齐,平移等等。

●新架构的硬件从_上到下分别是:服务器-交换机-超级网关-FFU。

  每31台FFU作为一个组连接到超级网关,每个超级网关可以连接8个组。共248台。每个超级网关都连接到交换机上。超级网关最多可以使用254个。

●8个端口同时扫描，所以该系统的扫描周期为8秒。

●增加诸多功能:FFU恒定风速自动调节。FFU工作现场流媒体视频监控。
