用于表面消毒和低温表面灭菌

TKSAGE-EN II汽化过氧化氢发生器的用途

●隔离器  ●VHP传递窗  ●袋进袋出  ●生物安全柜  ●冻干机  ●灭菌间  ●其它密闭小空间

●TKSAGE-EN II汽化过氧化氢发生器适用于小型密闭空间的低温表面灭菌，提供一个闭环回路灭菌，实现灭菌、降解的一-体机。这种灭菌方式符合FDA和cGMP的指导原则。

●采用汽化过氧化氢灭菌剂，无残留。

●该型号设备设计符合GMP要求，MP工艺过程的应用。可用于GMP工艺过程的应用。

TKSAGE-EN II汽化过氧化氢发生器原理

TKSAGE-EN II采用低温闪蒸汽化技术，实现过氧化氢的完全汽化;

采用过程饱和度控制技术，实现灭菌整个过程不液化，不冷凝;

过程监控参数包括:温度，相对湿度，过氧化氢浓度和蒸汽饱和度;

调节参数包括:闪蒸温度，循环风量和蠕动泵的加样速率;

安全控制参数包括:过氧化氢浓度，饱和度和过氧化氢残留浓度。

VHP发生器和催化降解一体机，灭菌更方便快捷。

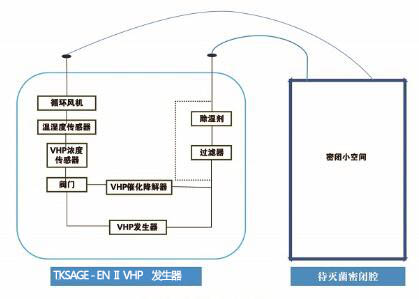

管路连接方式

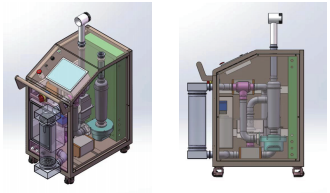

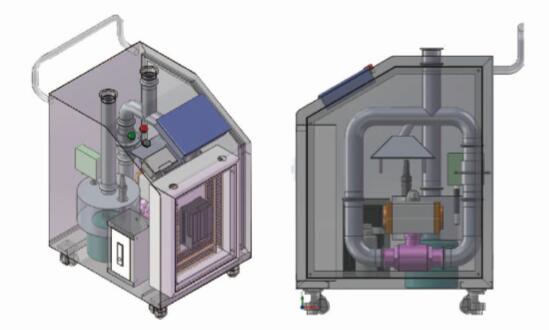

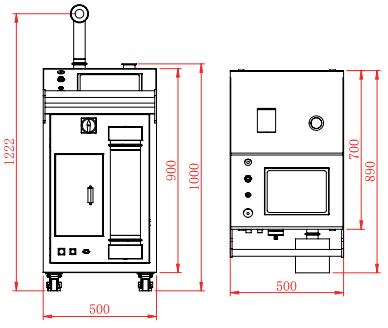

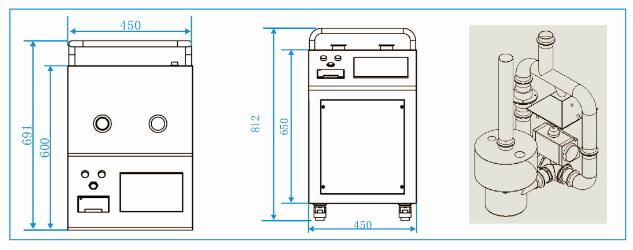

TKSAGE-EN II汽化过氧化氢发生器图纸

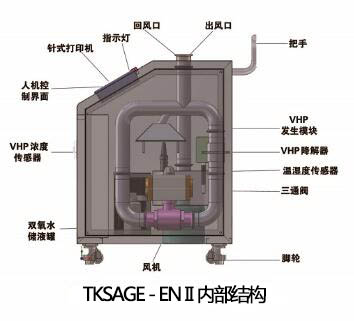

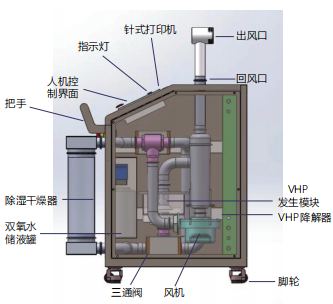

管路连接示意图TKSAGE-EN II内部结构

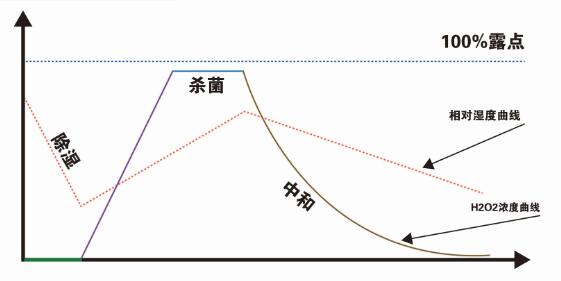

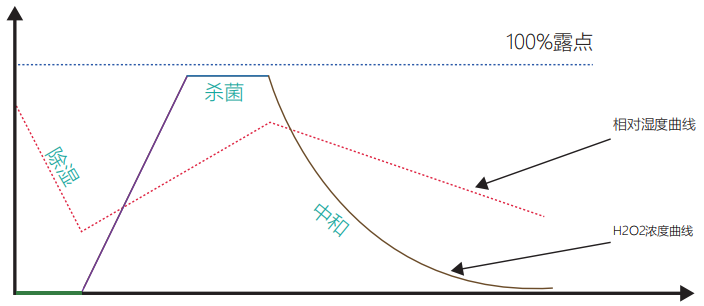

VHP灭菌曲线

灭菌过程共分为四个阶段:启动、平衡、灭菌和降解

启动：灭菌启动前，设备自动判断灭菌条件是否达到灭菌启动要求，即:温度>15° C, 40%< < RH% <60%,若湿度高会自动除湿;

平衡：VHP发生器开始产生过氧化氢蒸汽，并在腔室和设备之间内循环，直至达到预设的浓度或饱和度;

灭菌：设备开始记录灭菌效果，直至达到预设的灭菌L0G值;

降解：灭菌过程结束，设备自动进人VHP降解阶段，开始催化降解设备;和腔体内部的过氧化氢蒸汽，直至达到设定的过氧化氢浓度。

监测系统：

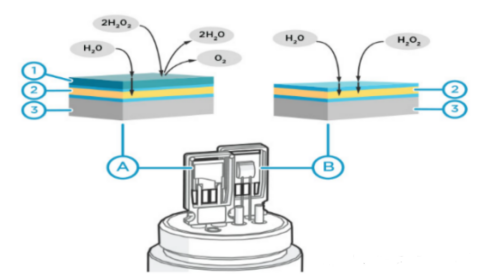

浓度和温湿度监测方式，采用温度、湿度和浓度三合一传感器，它是一种薄膜聚合物传感器，由两个电极之间沉积聚合物薄膜的基板组成。聚合物薄膜根据环境中的湿度变化吸收和释放蒸汽，随着湿度的变化，聚合物薄膜的介电性能发生变化，传感器的电容也发生变化。该仪器的电子器件测量传感器的电容，并将其转换为湿度读数。上部电极由耐腐蚀导电材料组成，作为电容容器中的两个电极之一。它保护传感器的活性材料免受灰尘、污垢和导电颗粒的影响。薄膜聚合物夹在两个电极之间，该导电层仍可穿过水蒸汽和H2O2蒸汽。

管道式循环消毒系统，在配置三合一（温度、湿度和浓度）探头的配置下，可对舱体内部的过氧化氢温度、湿度和浓度进行实时监测，并自动绘制成浓度、温湿度变化曲线，可通过报表的形式导出，格式为PDF。
